COLOCACIÓN DE ANTENAS UHF PARA REPETIDORA DMR TORRE 23 METROS DE ALTO EN CIUDAD MINAS DEPARTAMENTO LAVALLEJA URUGUAY

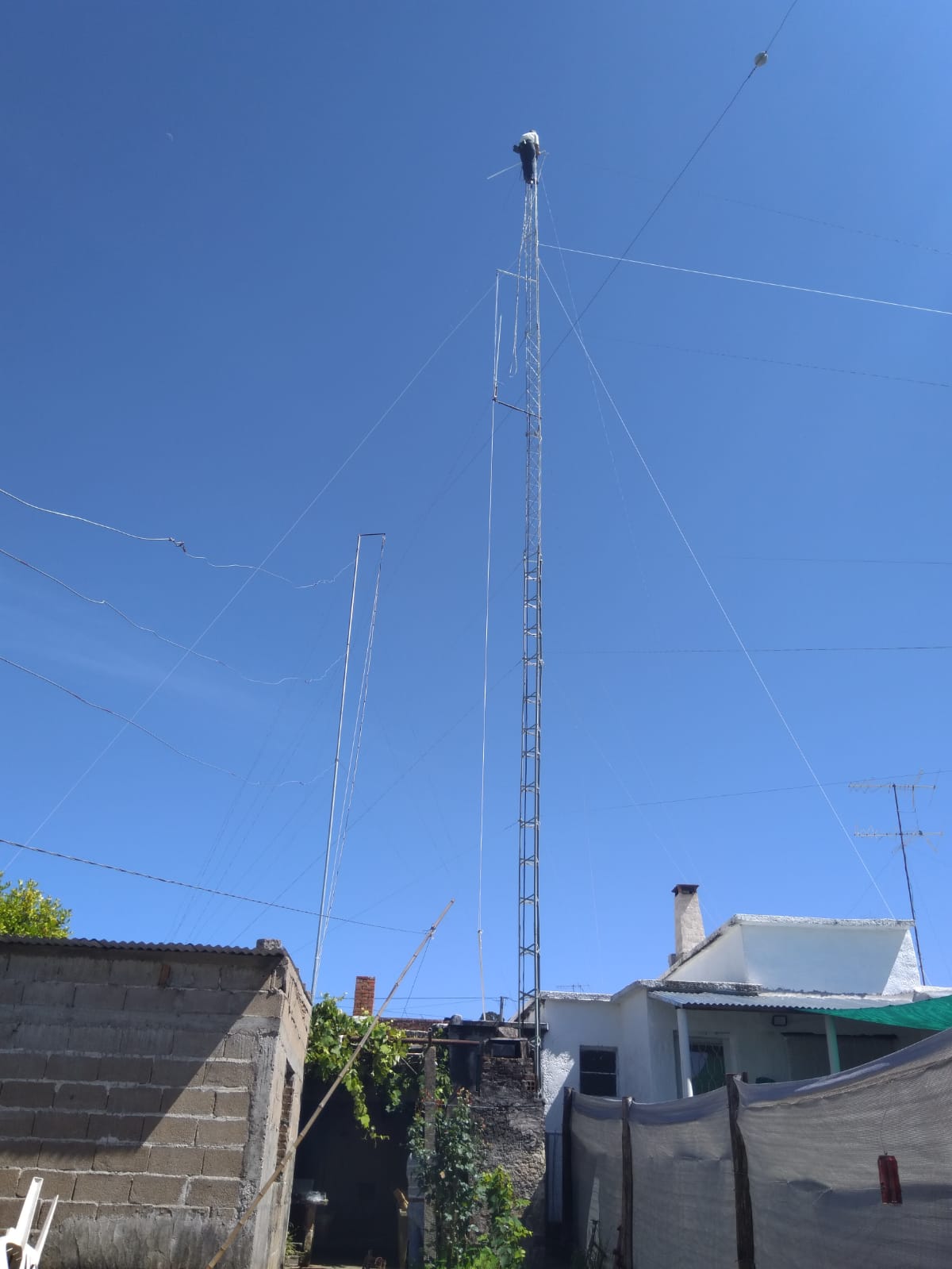

                                 ULTIMO TRAMO A 23 METROS


 COLOCACIÓN DE ANTENAS  UHF   PARA REPETIDORA  DMR





















    ANTENISTA :  CX1SU  jose garcía
     Las  vistas  fueron tomadas  harria de la torre  hacia horizonte



Comentarios

Publicar un comentario

Entradas populares de este blog

REPETIDORAS DEL URUGUAY

HOLA AMIGOS DE LA RADIO COMPARTIREMOS INFORMACION DE ESTE HOBBY ALGUNAS REPETIDORAS DEL URUGUAY .,QUE ESTAN VHF.,UHF. Distintivo TITULAR Localidad de Ubicación Frecuencias TX (MHz.) Frecuencias RX (MHz.) VIENE PAGINA ANTERIOR CX3AXX RADIOGRUPO SUR MONTEVIDEO 53.500 52.500 Radioaficion CX1TXX CENTRO RADIO AFICIONADOS DE ROCHA ROCHA 144.870 145.470 CX1JXX RADIO CLUB SALTO SALTO 145.210 144.610 CX1IXX RADIO CLUB PAYSANDU PAYSANDU 145.300 144.700 CX2FXX RADIO CLUB COLONIA TARARIRAS 145.330 144.730 CX2SXX RADIO CLUB MINAS JOSE P. VARELA 145.410 145.410 CX1KXX RADIO CLUB ARTIGAS ARTIGAS 146.610 146.010 CX1SXX CENTRO RADIO AFICIONADOS DE MONTEVIDEO MINAS. DEPARTAMENTO LAVALLEJA ., URUGUAY 146.640 -600 146.040 CX1DXX LEMA SACCO SANTA LUCIA 146.670 146.070 CX9AXX PEREZ ACOSTA MONTEVIDEO 146.700 146.100 CX1FXX RADIO CLUB COLONIA NUEVA HELVECIA 146.790 146.190 CX1PXX MINGRONI MEZQUITA RIVERA 146.820 146.220

Antena Cuadra Cubica de Tres Elementos VHF

Antena Cuadra Cubica de Tres Elementos Diseñada y Probada por CX1DDR INTRODUCCIÓN La antena esta construida para una máxima ganancia delantera, teniendo aproximadamente unos 16 dB de ganancia con una atenuación de espalda de unos 40 dB. Para mayor ajuste de esta, se puede colocar un medidor de intensidad de campo a 4 longitudes de onda o mas, de la antena ( 8 metros o mas ), y variar la separación de los elementos. Pruebas realizadas en mi estación, y una distancia de 45 Kms, nos a dado muy buenos resultados, en comparación con una Yaggi de 6 elementos. SU CONSTRUCCIÓN La antena esta construida con alambres de aluminio, dos alambres trenzados de 2 mm cada uno por cuadro. Las medidas de los cuadros, están dadas por lado, es decir en el caso del irradiante la longitud total del alambre doble será: 291,16 / F. Supongamos que queremos calcularla para una frecuencia de 146.5 Mhz, el resultado será: Irradiante = 307,28/146,5 = 2 Mts 10 cms, por lado sera 52 cms 4 mm Director = 291,16 / 146,5
